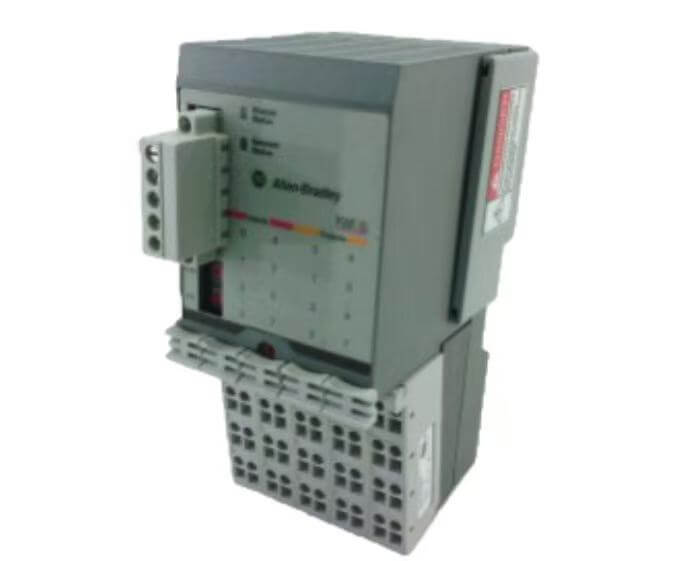

Allen Bradley 1734D-IA8XOW8

Tämä digitaalinen I/O-moduuli toimii 24 V DC:llä ja on suunniteltu monijänniteeristykseen ja releohjaustehtäviin. Siinä on kompakti 8-tuloisen/8-lähdön kuivakosketinrakenne, joka säästää tilaa ja pysyy luotettavana ja virtaviivaistaa sekä asennusta että huoltoa perinteisiin erillisiin kokoonpanoihin verrattuna. Hanyite Automation Technologyn validoima Allen Bradley 1734D-IA8XOW8 on valtuutettujen toimittajien varastossa ja tukee luotettavaa signaalinsiirtoa automatisoiduille linjoille.

Työskentely moduulin kanssa

Etupaneelissa on LEDit jokaiselle tulokanavalle, joten näet heti, ovatko ne päällä vai pois päältä. Kun relekontaktit sulkeutuvat, myös lähtö-LEDit syttyvät reaaliajassa.

Jousikiinnitin, irrotettavat liittimet helpottavat johdotusta paikan päällä huomattavasti, ja selkeästi merkityt rivinumerot auttavat välttämään virheitä.

Moduuli napsahtaa alustaan ​​nopeasti mekaanisella salvalla, ja sivulla olevien integroitujen jumpperien avulla voit säätää laitteistoasetuksia itse.

Moduulin ydinominaisuudet

Moduuli sisältää 8 eristettyä digitaalituloa ja 8 relelähtöä. Tulopuoli tukee laajaa AC/DC-signaalin hankintaa. Lähtöpuolella on riippumaton normaalisti avoin kuivakosketinrakenne. Allen Bradley 1734D-IA8XOW8 mahdollistaa eri jännitetason kuormituspiirien suoran kytkemisen. Tulokanavien ja lähtökanavien välillä saavutetaan sähköinen eristys. Siinä on joustava logiikkaohjaus ja signaalitason muunnosominaisuudet. Se täyttää monimutkaiset taajuusmuuttajan ja signaalin yhdistämisvaatimukset kentällä.

Toiminta- ja tilapalaute

Moduulin etuosassa on erilliset tilan merkkivalot kullekin kanavalle antamaan intuitiivista palautetta tulosignaalin päälle/pois-tilasta.

Lähtökanava on varustettu toiminnan merkkivalolla, joka näyttää relekoskettimen kiinni-tilan.

Liitinrimat käyttävät irrotettavaa jousipuristusrakennetta yksinkertaistaakseen paikan päällä tapahtuvaa johdotusta.

Liitinriman pintaan on painettu selkeät rivinumerot johdotusvirheiden todennäköisyyden vähentämiseksi.

Moduulin alaosassa on mekaaninen salpa nopean ja vakaan liitoksen aikaansaamiseksi alustaan.

Integroidut jumpperit rungon sivulla helpottavat laitteistoparametrien itsenäistä konfigurointia.

Yleiset käyttötapaukset

Venttiilien lukituskäyttö prosessinohjausjärjestelmissä. Kun paikan päällä olevat anturit sieppaavat paine- tai nestetason ylityssignaaleja, ne syötetään moduuliin. Lähtöpuolen releet katkaisevat suoraan toimilaitteen virransyötön turvalukituksen viimeistelemiseksi. Se sopii hätäpysäytyspiireihin, jotka vaativat voimakasta virrankatkaisua.

Useiden jännitetasojen laitteiden keskitetty valvonta. Eri jännitetasojen toimintatilasignaalit syötetään tasaisesti tulokanaviin keräystä varten. Relelähtökoskettimet voivat ohjata erikseen AC-kontaktoreita ja DC-solenoidiventtiilejä. Se ratkaisee signaalin sekoittumisen ja monitehoeristyksen ongelmat jakelukaapissa.

Signaalin siirto ja erillisten laitteiden vahvistus. PLC:n heikko logiikkataso muunnetaan kuivakontaktilähtöksi. Kosketinsignaali välitetään taajuusmuuttajan etäliittimeen kaukokäynnistys-pysäytysohjauksen aikaansaamiseksi. Allen Bradley 1734D-IA8XOW8 eristää tehokkaasti sähköiset häiriöt ohjaimen ja voimakkaan tehokuormituksen välillä.
