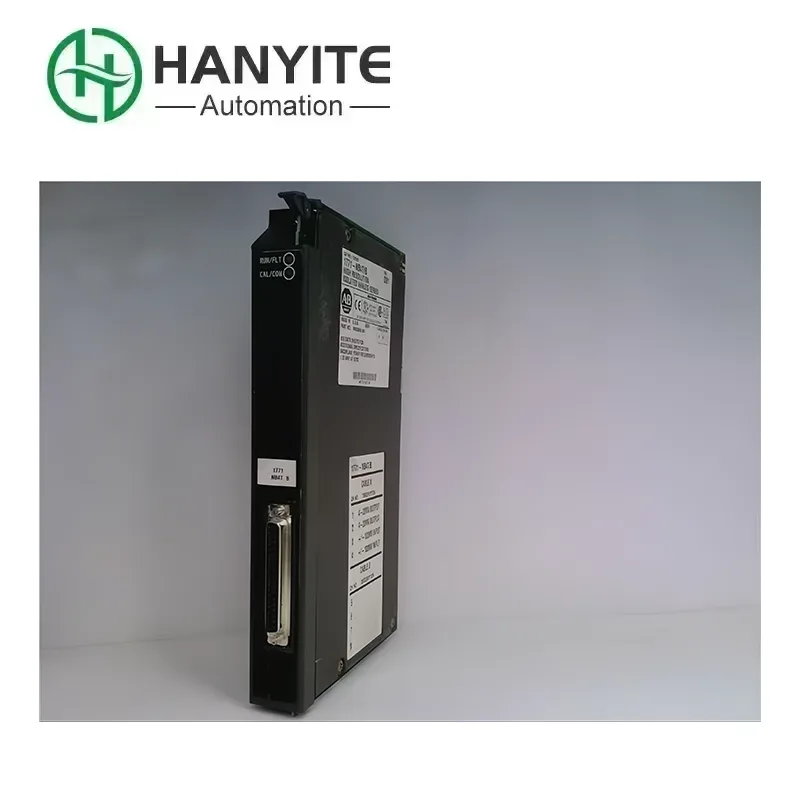

Allen Bradley 1771-NB4T

Allen Bradley 1771-NB4T on PROFIBUS-DP-tietoliikennemoduuli Rockwell 1771 -sarjasta. Voit ajatella sitä "kääntäjänä" tai "sillana". Monissa tehtaissa laitteet voivat tulla eri "maista" (merkit), kuten PLC:t ovat Rockwellilta (puhuvat "englanniksi"), mutta taajuusmuuttajat, anturit tai instrumentit ovat Siemensiltä tai muilta eurooppalaisilta merkeiltä (puhutaan "saksaksi"). He eivät ymmärrä toistensa kieltä eivätkä pysty kommunikoimaan suoraan. Sen tehtävänä on mahdollistaa Rockwellin PLC-5 tai SLC 5/03 ja sitä uudempi sarja PLC:t ymmärtämään ja ohjaamaan niitä laitteita, jotka puhuvat PROFIBUS "saksaa", jotta koko automaatiojärjestelmä toimii sujuvasti ja yhteistyössä. Siksi, kun tehtaasi on ostettava tämä ratkaiseva "kääntäjä", luotettavan toimittajan valinta on äärimmäisen tärkeää. Lupaamme toimittaa alkuperäisiä ja upouusia moduuleja varmistaaksemme, että vanha järjestelmäsi voi toimia vakaasti ja pitkään.

Tehokkuuden parantaminen

1. Aiemmin laitteen kytkeminen saattoi vaatia yli tusinan johdon vetämistä. Nyt tarvitaan vain yksi väyläkaapeli ja muutama liitin, mikä vähentää merkittävästi asennusaikaa.

2. Konfigurointiohjelmiston avulla insinöörit voivat tarkastella tietokoneen koko verkon tilaa ja paikantaa nopeasti viestintäongelmat sen sijaan, että käyttäisivät yleismittaria yhden johdon tarkistamiseen, kuten aiemmin.

3. Kun laitteessa ilmenee toimintahäiriö, moduulin diagnostiikkatiedot voivat nopeasti kertoa, mikä orja-asema on irronnut, ja huoltohenkilöstö voi suoraan mennä tarkastamaan kyseistä laitetta sen sijaan, että etsittäisiin kaikkialta vikaa, mikä lyhentää huomattavasti seisokkiaikaa.

4. Laitteesta voidaan lukea kerralla suuria tietomääriä (kuten käyttövirta, taajuus, taajuusmuuttajan vikakoodit jne.), sen sijaan, että pystyisi lukemaan vain yksinkertaista signaalia kuten ennen. Tieto on kattavampaa ja ohjaus tarkempaa.

Keskeinen kiinnostuksen kohde

1. Suurin etu on, että eri merkkiset laitteet voivat esiintyä harmonisesti yhdessä järjestelmässä. Sinun ei tarvitse vaihtaa kaikkia Siemensin taajuusmuuttajia vain käyttääksesi Rockwellin PLC:tä, mikä säästää huomattavan määrän rahaa.

2. Verrattuna perinteiseen point-to-point kovaan johdotukseen, PROFIBUS mahdollistaa useiden laitteiden kytkemisen yhdellä väyläkaapelilla. Mitä enemmän laitteita on, sitä selvemmät kustannussäästöt kaapeleissa, telineissä ja rakenteessa ovat, ja sitä puhtaampi kaappi on.

3. Digitaalinen viestintä on tarkempaa, siinä on vahvemmat häiriönestoominaisuudet ja tiedonsiirto on nopeampaa, mikä mahdollistaa koko ohjausjärjestelmän korkeamman vastenopeuden ja vakauden.

4. Niille PLC-5-järjestelmille, jotka toimivat edelleen vakaasti, jos uusia PROFIBUS-laitteita on lisättävä, tämä moduuli on paras valinta välttäen valtavat investoinnit koko järjestelmän päivittämiseen.

Yhteensopivuus ja integrointi

1. Allen Bradley 1771-NB4T on pääasiassa suunniteltu käytettäväksi yhdessä PLC-5- ja SLC 5/03 -sarjan ja sitä uudempien prosessorien kanssa. Huomaa, että sitä ei voi käyttää nykyaikaisemmissa ControlLogix- tai CompactLogix-alustoissa, joissa on vastaavat 1756- tai 1769-sarjan moduulit.

2. Se on asennettava 1771-sarjan I/O-telineeseen, kuten 1771-A1B, 1771-A2B, 1771-A3B jne.

3. Isäntäasemana se voi integroida useimmat kolmannen osapuolen laitteet, jotka tukevat PROFIBUS-DP-slave-protokollaa, kuten taajuusmuuttajat, käynnistimet, instrumentit, I/O-moduulit jne. Siemensin, SEW:n ja Danfossin kaltaisista tuotemerkeistä. Yhteensopivuus on erittäin laaja, ja se on todella "kaikkien ammattien jätkä".

4. PLC-ohjelmien kirjoittamiseen on käytettävä RSLogix 5:tä tai RSLogix 500:aa, ja tietoja voidaan vaihtaa 1771-NB4T:n kanssa lohkonsiirtokäskyjen (BTR/BTW) kautta. Samanaikaisesti RSNetWorx for PROFIBUS -ohjelmistoa on käytettävä koko PROFIBUS-verkon konfigurointiin.

FAQ

K1: Voidaanko tätä moduulia käyttää ControlLogix-telineessäni?

V: Allen Bradley 1771-NB4T on 1771-arkkitehtuurin moduuli, ja sitä voidaan käyttää vain PLC-5- ja SLC 500 -järjestelmissä. ControlLogix-järjestelmä edellyttää 1756-DNB- tai 1756-DNBH-moduulien käyttöä.

Q2: Mistä tiedän, lukeeko ja kirjoittaako PLC-ohjelmani tietoja oikein?

V: PLC-ohjelmassa sinun on käytettävä lohkosiirron luku- (BTR) ja lohkosiirron kirjoitusohjeita (BTW) kommunikoidaksesi moduulin kanssa. Voit valvoa näiden ohjeiden "täydennysbittiä" (DN) ja "virhebittiä" (ER) sekä datataulukon tietoja määrittääksesi, onko tiedonsiirto normaalia.

Q3: Voidaanko omistamani PROFIBUS-PA-laite kytkeä suoraan?

V: Ei, se ei voi. PROFIBUS-PA on turvallinen väylä, jota käytetään prosessiautomaatioon. Tarvitset DP/PA-kytkimen tai linkin PA-segmentin liittämiseksi DP-verkkoon, jolloin Allen Bradley 1771-NB4T voi kommunikoida PA-laitteen kanssa.
