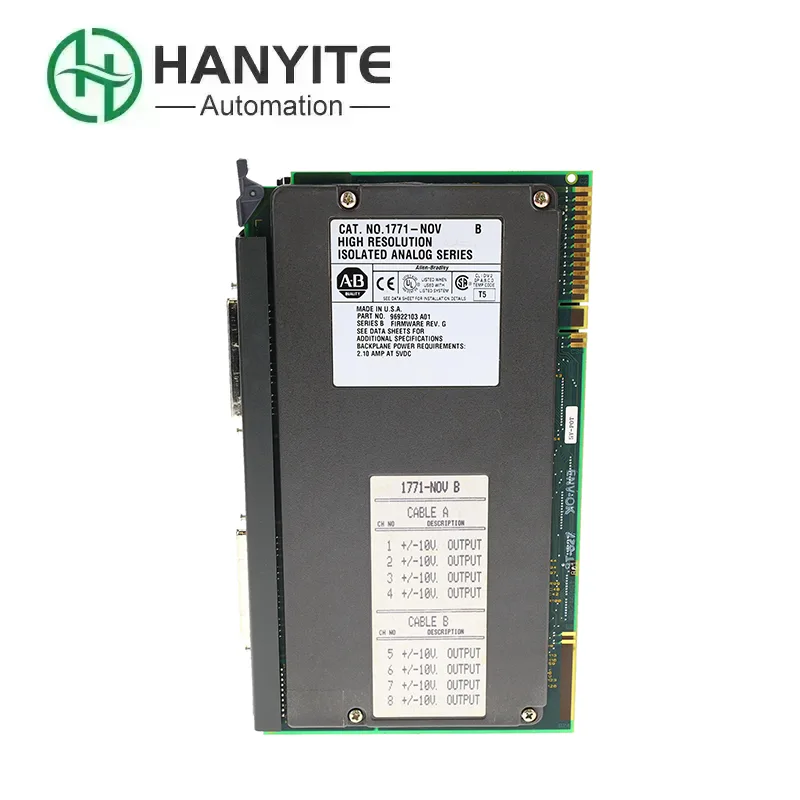

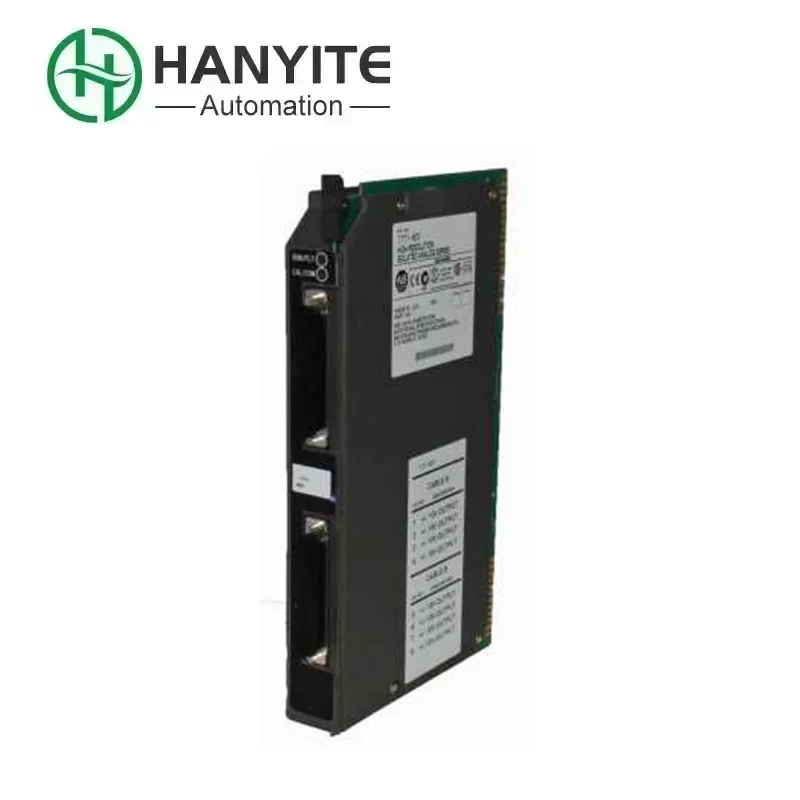

Allen Bradley 1771-NOV, se on erittäin tärkeä "tarkkuustyön asiantuntija" Rockwell-tuoteperheessä vuonna 1771. Jos olet nähnyt IBN-tyyppisen moduulin, se on tarkoitettu "on"- tai "off"-tyyppisten tehtävien käsittelyyn. Mutta tämä marraskuu on erilainen. Se käsittelee erityisesti näitä jatkuvasti muuttuvia signaaleja. Esimerkiksi vesisäiliössä veden taso nousee vähitellen ja myös uunin lämpötila nousee asteittain. Nämä eivät ole yksinkertaisia "kyllä" tai "ei" -tilanteita, vaan pikemminkin tiettyjä numeroita. Sen tehtävänä on "kääntää" tarkasti paikalta vastaanotetut jännite- ja virtasignaalit numeroiksi, jotka tiedottavat PLC:n "aivoille" nykyisestä tilanteesta. Joten jos haluat tehdä räätälöityjä päivityksiä omiin laitteisiin tai vaihtaa viallisen moduulin, oikean paikan löytäminen on erittäin tärkeää. Täällä takaamme alkuperäiset ja upouudet tuotteet, ja niitä on tällä hetkellä varastossa. Sinun ei tarvitse odottaa; voit ottaa ne ja käyttää niitä heti, ilman viivytystä.
|
1. Liitinlohko: |
Etupuolella on kaksi riviä ruuveja, joita käytetään signaalilinjojen liittämiseen. Jokaisella kanavalla on 3 pistettä: yksi signaalin kytkemistä varten, yksi yhteisen liittimen liittämiseksi ja toinen on erityisesti suojajohdin kytkemiseksi häiriöiden estämiseksi. |
|
2. Pieni kytkin (DIP): |
Moduulin sivulla on joukko pieniä kytkimiä, jotka on kytkettävä pinseteillä. Tämä on sen "valikko". Sinun on kerrottava sille manuaalisesti: "Port 1 liitän virran, portti 2 liitän jännitteen..." Jos sitä ei ole asetettu oikein, se ei toimi. |
|
3. Merkkivalot: |
Paneelissa on kaksi valoa. Yksi on vihreä "ACTIVE"-valo, joka palaa, mikä osoittaa, että se toimii oikein. Yksi on punainen "FAULT"-valo, joka palaa, mikä tarkoittaa, että on ongelma, ja se kutsuu sinua tarkistamaan. |
|
4. Sisällä: |
Arvokkain osa sisällä on erittäin tarkka A/D-muunnossiru sekä joukko häiriönestopiirejä, jotka varmistavat, että sen "kuulemat" signaalit ovat puhtaita eivätkä vääristyneitä. |
Paikan päällä olevat anturit (kuten lämpötilalähettimet)
Luo 4-20 mA virtasignaaleja
Yhdistä Allen Bradley 1771-NOV:n tuloliittimiin suojatuilla kierretyillä parikaapeleilla
Moduulin sisällä oleva A/D-muunnin muuntaa analogisen signaalin 12-bittiseksi digitaaliseksi signaaliksi
Digitaalinen signaali välitetään PLC:n taustalevyn kautta PLC-5 CPU:lle
Prosessori lukee tämän arvon ohjelmassa, suorittaa arvioinnin, laskennan tai näytön.
1. Tee ohjauksesta "älykkäämpi", tämän ominaisuuden avulla PLC ei ole enää "tyhmä kaveri", joka vain kytkeytyy päälle ja pois päältä satunnaisesti. Allen Bradley 1771-NOV voi säätää tehoa asteittain tarkan lämpötila-arvon perusteella, mikä säästää energiaa ja parantaa tuotteen laatua.
2. Tee prosessista "läpinäkyvä", operaattorit näkevät reaaliaikaisen lämpötilan ja paineen tietokoneen näytöllä, heillä on selkeä käsitys tuotantolinjan tilanteesta, aivan kuten "Jumalan näkökulma".
3. Etsi vikoja nopeammin. Jos anturin johto katkeaa tai oikosulkee, tämä moduuli voi havaita sen välittömästi ja ilmoittaa siitä PLC:lle. Voit selvittää, mikä johto on ongelma, katsomalla ohjelmaa ilman, että sinun tarvitsee etsiä kaikkialta yleismittarilla, mikä säästää paljon vaivaa.
1. Allen Bradley 1771-NOV on PLC-5:n "alkuperäinen vaimo". Nämä kaksi sopivat täydellisesti yhteen. Kun ne on liitetty pistorasiaan, niitä voidaan käyttää välittömästi ja kommunikoida ilman esteitä. Ne ovat erittäin vakaita.
2. Rockwellin ohjelmointiohjelmistossa on erillinen graafinen käyttöliittymä, jonka avulla voit määrittää sen. Napsauta vain muutaman kerran hiirellä valitaksesi kanavan tyypin ja alueen. Se on erittäin kätevä, eikä sinun tarvitse muistaa monimutkaisia koodeja.
3. Sen ei tarvitse jäädä PLC:n viereen. Sen sijaan se voidaan sijoittaa "pieneen etupostiin" (etäteline), joka on hyvin lähellä kenttälaitteita etä-I/O-linkin kautta. Tällä tavalla signaalilinjat ovat lyhyempiä, vähemmän todennäköisiä häiriöitä ja mitatut tiedot ovat tarkempia.
4. Vaikka se perustuu PLC-5:n vanhaan alustaan, sen kytkemät anturit ja kaapelit ovat kaikki vakiona. Jatkossa, jos haluat päivittää edistyneempään ControlLogix-järjestelmään, näitä antureita ja kaapeleita voidaan edelleen käyttää. Sinun tarvitsee vain vaihtaa vastaava uusi moduuli. Vanha investointi ei mene hukkaan.
