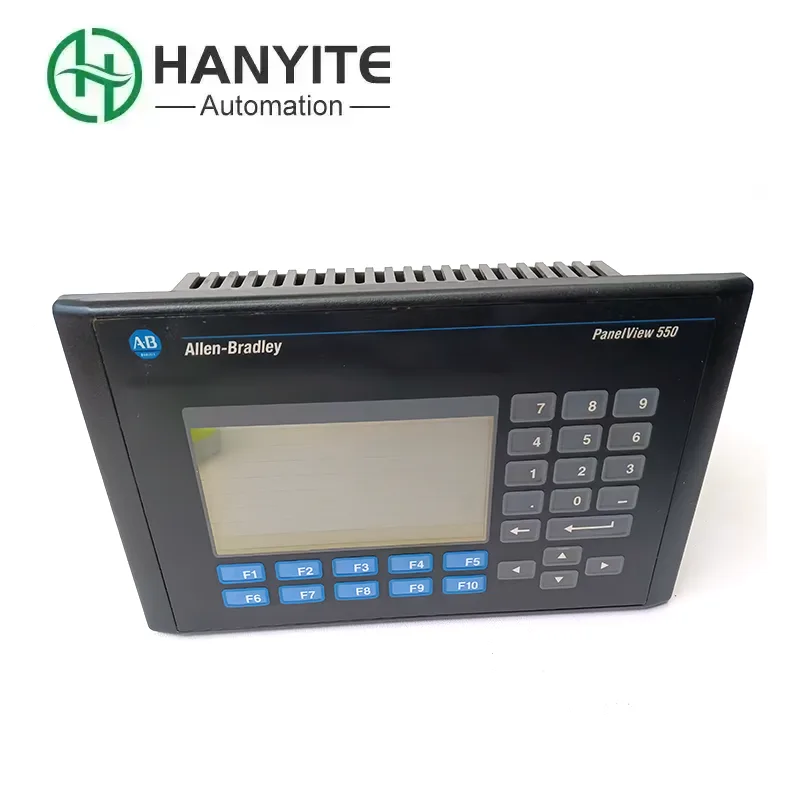

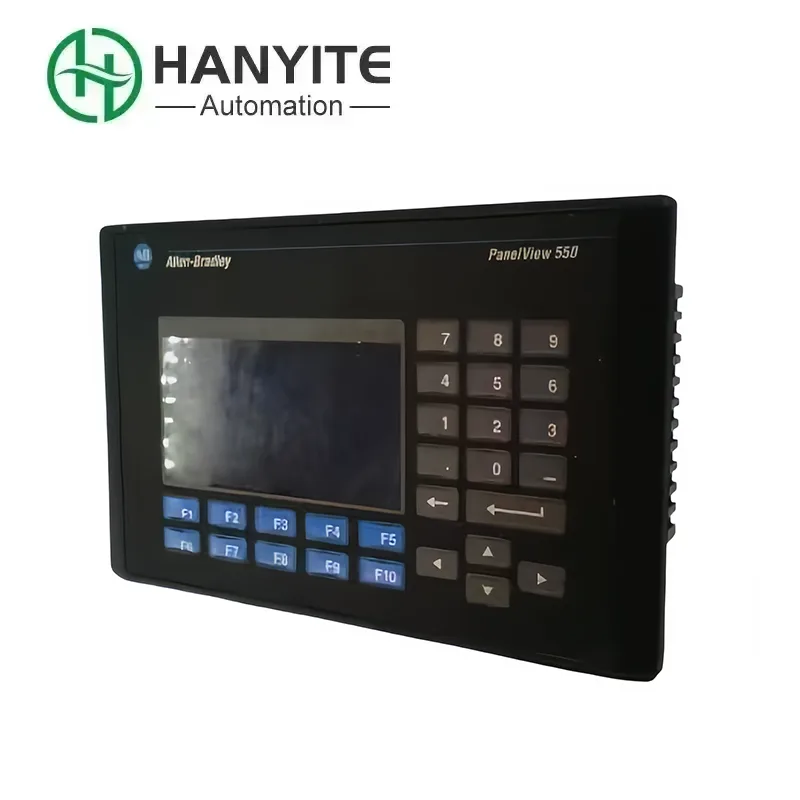

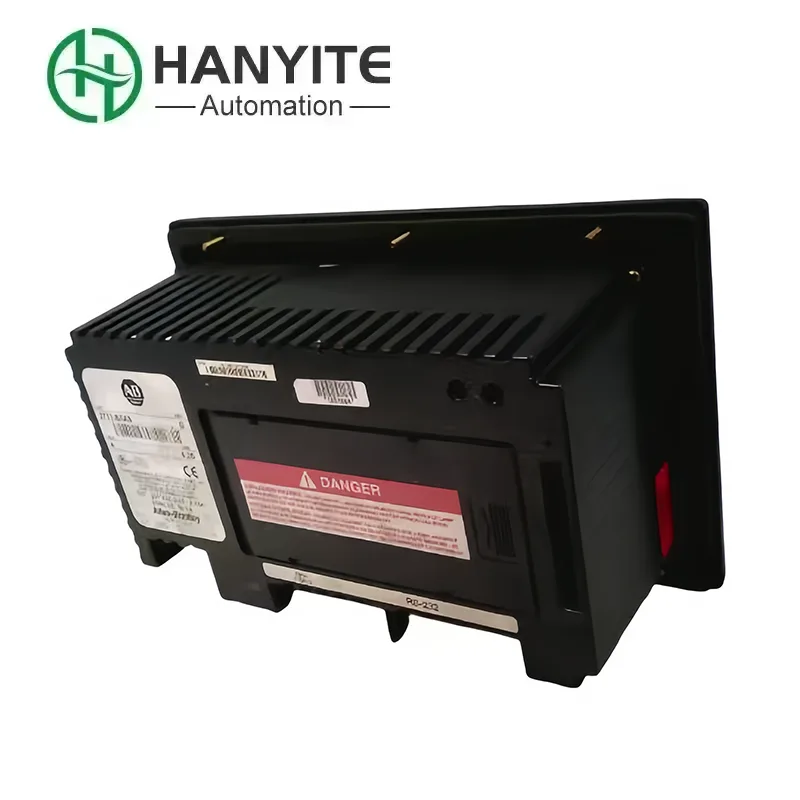

Allen Bradley 2711-B5A8

Etsitkö varastossa olevaa Allen Bradley 2711-B5A8:aa? Se on klassinen ja tehokas ihmis-koneliitäntä (HMI) -pääte. Se on varustettu 5,5 tuuman sinisellä näytöllä (ei-väri), ja sitä voidaan käyttää toimintonäppäimien ja numeronäppäinalueiden kautta. Tämä malli on kytketty DH-485-tiedonsiirtoprotokollan kautta, ja sitä käytetään pääasiassa ohjaimien, kuten SLC 500 tai Micro Logix, kanssa, mikä tarjoaa luotettavia ja intuitiivisia valvontaratkaisuja pienille ja keskikokoisille automaatiolaitteistoille.

Ydintoiminto

1. Teksti, tiedot ja perusgraafinen käyttöliittymä näkyvät selkeästi 5,5 tuuman sinisellä näytöllä.

2. 10 mukautettavan toimintonäppäimen, numeronäppäimistön ja navigointinäppäimien avulla saavutetaan nopea ja tarkka komentosyöttö.

3. Sisäänrakennettu DH-485 (RS-232) -portti mahdollistaa vakaan yhteyden Rockwellin ohjainverkkoon.

4. Se voi tallentaa ja käyttää Panel Builder 32 -ohjelmistolla kehitettyjä sovelluksia.

5. Tukeva kotelo ja NEMA 4X (paneeli) -suojaustaso kestävät pölyä, öljyä ja kosteutta ankarissa teollisuusympäristöissä.

Tyypillisiä sovellusskenaarioita

1. Allen Bradley 2711-B5A8 -päätettä käytetään vanhojen tuotantolinjojen viallisten laitteiden vaihtamiseen, kuten pakkaamiseen, elintarvikkeiden jalostukseen ja materiaalin kuljetukseen.

2. SLC 500- tai Micro Logix -ohjausjärjestelmien vakiovaraosana sitä käytetään päivittäisessä kunnossapidossa ja hätäkorjauksissa.

3. Joissakin yksinkertaisissa ja kustannusherkissä pienissä automatisoiduissa laitteissa sitä käytetään käyttöliittymänä.

FAQ

Q1. Onko tämä HMI kosketusnäyttö?

V: Ei. Allen Bradley 2711-B5A8 on näppäimistöllä toimiva pääte, joka toimii fyysisillä painikkeilla, ei kosketusnäytöllä.

Q2. Onko sen näytön väri?

V: Ei. Se käyttää yksiväristä näyttöä sinisessä tilassa pääasiassa tekstin ja yksinkertaisen grafiikan näyttämiseen.

Q3. Mikä on ohjelmointiohjelmisto?

V: Sovelluksen luomiseen ja lataamiseen on käytettävä Rockwell Panel Builder 32 -ohjelmistoa.

Q4. Voinko liittää sen suoraan Control Logix PLC:hen?

V: Ei. Sen DH-485-liitäntää käytetään pääasiassa SLC 500- tai Micro Logix -sarjan PLC:iden liittämiseen. Yhteyden muodostamiseksi Control Logixiin tarvitaan lisätietoliikenneyhdyskäytävä protokollan muuntamista varten.

Tuotteen vuokaavio

PLC-ohjain (SLC 500 / Micro Logix)

↑ ↓ (DH-485-tiedonsiirto)

Lue tiedot / Lähetä ohjeet

↑ ↓

Allen-Bradley 2711-B5A8

Näytä tiedot / vastaanottonäppäin

↑ ↓

Operaattori

Näytä tila / Paina näppäintä
