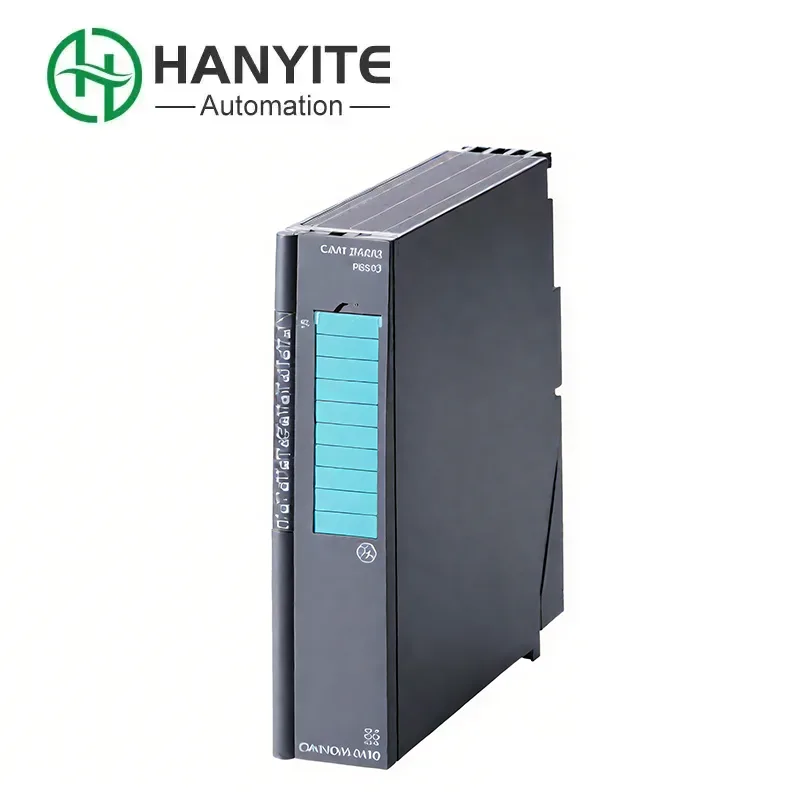

Siemens 6ES7134-7TD00-0AB0 on 4-kanavainen lämpövastus (RTD) analoginen tulomoduuli. Sen päätehtävä on vastaanottaa heikko resistanssisignaali paikan päällä olevasta lämpötila-anturista (kuten Pt100) ja muuntaa sitten tämä lämpötilaa edustava resistanssiarvo tarkasti digitaaliseksi suureksi, jonka PLC voi käsitellä. Moduuli on läpäissyt vaarallisen ympäristön sertifioinnin (Ex ib[ia Ga]IIC T4 Gb, Ex ib[ia IIIC Da]IIC T4 Gb). Sitä käytetään laajasti prosessiautomaation alalla, erityisesti sellaisilla aloilla kuin kemianteollisuus, öljy- ja kaasuteollisuus sekä lääketeollisuus.
Siemens 6ES7134-7TD00-0AB0 voi kommunikoida HART-protokollaa tukevien lähettimien kanssa, mikä mahdollistaa analogisten signaalien ja digitaalisten diagnostisten tietojen synkronisen siirron. Sertifioitu käytettäväksi vyöhykkeiden 1 ja 2 vaarallisilla alueilla (ATEX/IECEx). Moduulin resoluutio on 16-bittinen ja se pystyy mittaamaan tarkasti analogisia signaaleja. Se voidaan optimoida reaaliaikaisiin prosessinohjaussovelluksiin.
| Mallinumero | Siemens 6ES7134-7TD00-0AB0 |
| Tuotesarja | ET 200SP |
| Tuotetyyppi | Analoginen tulo (AI) moduuli |
| Tulokanavat | 4 kanavaa (galvaanisesti eristetty) |
| Syöttötyyppi | Resistanssilämpömittarit (RTD) |
| Tuetut RTD-tyypit | Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000, Cu 10, LG (Linear Resistance) ja muut |
| Yhteysmenetelmät | 2-johtoinen, 3-johtiminen, 4-johtiminen liitäntä |
| Mittausalue | Riippuu anturin tyypistä (esim. Pt 100: -200 - +850 °C) |
| Resoluutio | 15 bittiä + merkki |
| Integrointiaika / muunnosaika | 50 ms (per kanava, kaikille kanaville) |
| Virrankulutus | 1,7 W (takalevyn väylästä) |
| Nykyinen kulutus (L+) | 40 mA (24 V DC) |
| Langallinen liitäntä | Etuliitin (40-nastainen) |
| Mitat (L x K x S) | 15 mm x 117 mm x 73 mm |
| Paino | Noin 55 g |
| Yhteensopivuus | SIMATIC S7-1500, S7-1200, ET 200MP ohjaimet |
Siemens 6ES7134-7TD00-0AB0 voidaan soveltaa prosessiautomaatiojärjestelmiin, kuten SCADA ja PLC valvomaan paine-, lämpötila- ja virtausantureita. HART-laiteintegraatio tukee etädiagnostiikkaa ja kenttäinstrumenttien parametrien säätöä. Se soveltuu myös räjähdysalttiisiin ympäristöihin, kuten öljynjalostamoihin ja kemiantehtaisiin.
